Wine Tent Octagonal 10M
類別
多邊形大型篷房

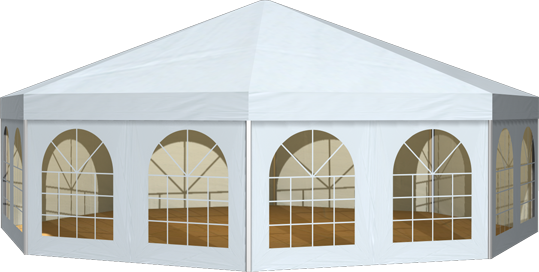

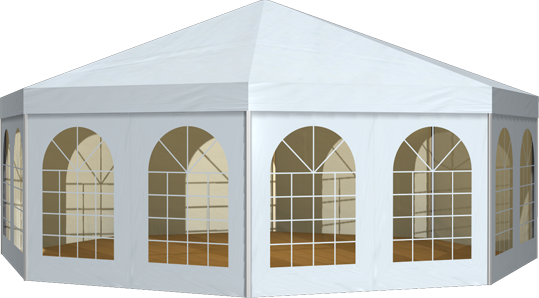

篷房圖像

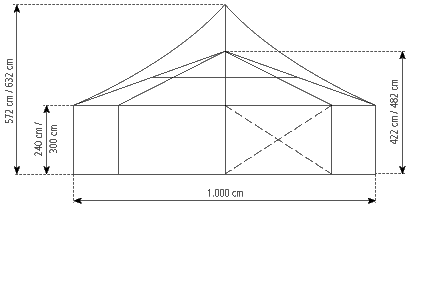

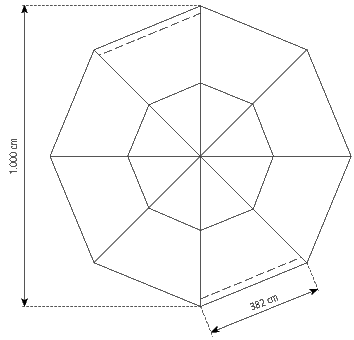

篷房俯視圖與側視圖
技術數據
| 跨度 | 1000 cm |
| 邊高 | 240 cm, 300 cm |
| 邊長 | 382 cm |
| 篷房頂高 | 422 cm, 482 cm |
| 脊高membrane | 572 cm, 632 cm |
| 角度 | 20° |
| 最長部件 | 532 cm |
| 主型材 | 130 mm x 70 mm x 3 mm |
| 屋檐連接 | 屋檐內部采用內插式連接方式 |
| 屋頂篷房面積 | 70.7 m2 |
| 根據DIN標準最大承載風力 | 100 km/h |
| 風負荷 | 0.5 kN/m2 |
| 篷房連接 | 可配置成篷房屋頂中型托架(參見假日酒會篷房 1000/240/422 和 1000/300/482) |
| 地板選項 | 鋁合金地板表面采用多層板或全鋁地板 |
| 篷布 | PVC涂層布，防火標準：DIN4102 B1, M2 |
| 特殊設計 | 橫梁可以用十字形支柱代替 |
